Trigger Sensor là gì? Ứng dụng trong dây chuyền sản xuất

Trong các dây chuyền sản xuất tự động, việc thiết bị thực hiện đúng tác vụ vào đúng thời điểm là yếu tố quyết định đến năng suất và chất lượng sản phẩm. Bài viết dưới đây của Huỳnh Long sẽ giúp bạn hiểu rõ nguyên lý hoạt động, vai trò và các ứng dụng của Trigger Sensor trong hệ thống in, từ đó tối ưu quy trình vận hành và giảm thiểu sai sót.

Trigger Sensor là gì?

Trigger Sensor là cảm biến dùng để phát hiện sự xuất hiện hoặc vị trí của sản phẩm và tạo ra một tín hiệu Trigger (tín hiệu kích hoạt) để yêu cầu thiết bị khác thực hiện một hành động đã được lập trình trước.

Tùy theo ứng dụng, Trigger Sensor có thể kích hoạt:

• Camera Vision chụp ảnh kiểm tra chất lượng.
• Máy in công nghiệp bắt đầu in mã QR Code, Barcode hoặc ngày sản xuất.
• PLC xử lý tín hiệu điều khiển.
• Thiết bị phân loại hoặc cơ cấu chấp hành trên dây chuyền.

Trong thực tế, Trigger Sensor thường là các loại cảm biến quang, cảm biến tiệm cận hoặc cảm biến laser, được lựa chọn tùy theo vật liệu, hình dạng và tốc độ của sản phẩm.

Khác với việc thiết bị hoạt động theo chu kỳ cố định, Trigger Sensor giúp hệ thống chỉ thực hiện tác vụ khi sản phẩm thực sự xuất hiện, từ đó nâng cao độ chính xác và giảm các thao tác không cần thiết. Trong các hệ thống Machine Vision, tín hiệu Trigger thường được sử dụng để yêu cầu camera chụp ảnh đúng thời điểm sản phẩm đi vào vùng kiểm tra, thay vì ghi hình liên tục.

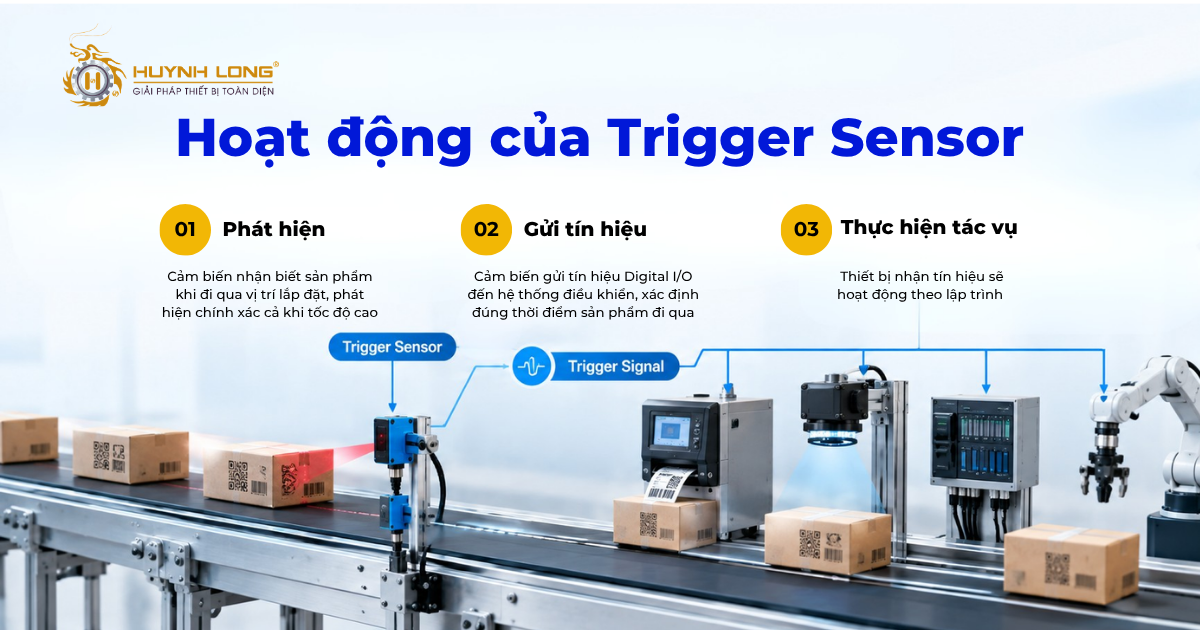

Trigger Sensor hoạt động như thế nào?

Trigger Sensor hoạt động bằng cách phát hiện sản phẩm và gửi tín hiệu kích hoạt (Trigger Signal) đến thiết bị điều khiển để thực hiện tác vụ ngay lập tức, giúp dây chuyền vận hành đồng bộ. Quy trình gồm 3 bước chính:

Phát hiện vật thể: Cảm biến (quang, laser, tiệm cận…) nhận biết sản phẩm khi đi qua vị trí lắp đặt, đảm bảo phát hiện chính xác ngay cả ở tốc độ cao.

Tạo tín hiệu Trigger: Sau khi phát hiện, cảm biến gửi tín hiệu Digital I/O đến hệ thống điều khiển, xác định đúng thời điểm sản phẩm đi qua.

Thực hiện tác vụ: Thiết bị nhận tín hiệu sẽ hoạt động theo lập trình, ví dụ:

• Máy in: in mã QR, barcode, thông tin sản phẩm
• Camera Vision: chụp ảnh kiểm tra, đọc mã
• PLC/Robot: điều khiển, phân loại hoặc gắp đặt

Nhờ cơ chế kích hoạt theo thời gian thực, Trigger Sensor giúp các thiết bị hoạt động chính xác theo vị trí sản phẩm, giảm lỗi và tăng độ ổn định cho hệ thống tự động hóa.

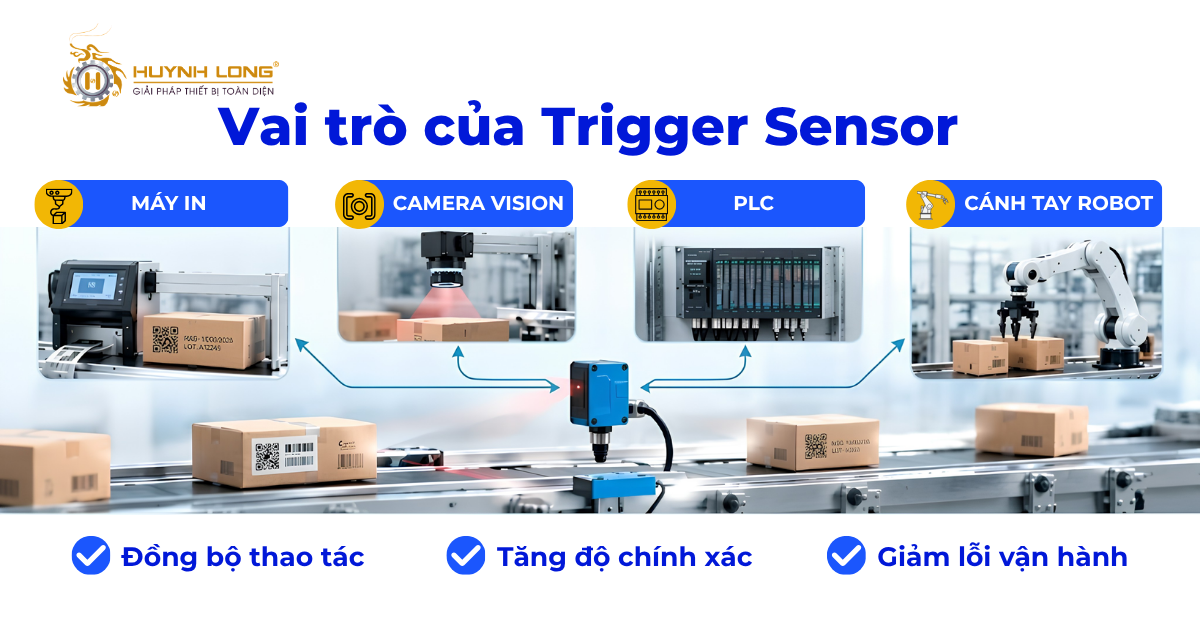

Vai trò của Trigger Sensor trong hệ thống tự động hóa

Trigger Sensor đóng vai trò như “tín hiệu khởi động”, giúp thiết bị thực hiện đúng tác vụ đúng thời điểm, từ đó nâng cao hiệu quả toàn hệ thống.

Đồng bộ thao tác

Trigger Sensor giúp đồng bộ hoạt động của nhiều thiết bị trên cùng một dây chuyền. Khi sản phẩm đi qua vị trí cảm biến, tín hiệu Trigger sẽ được gửi đến các thiết bị liên quan để thực hiện tác vụ đã lập trình.

Ví dụ, trong một dây chuyền đóng gói, Trigger Sensor có thể kích hoạt máy in in mã QR Code lên bao bì, đồng thời yêu cầu Camera Vision kiểm tra chất lượng bản in ngay sau đó. Việc đồng bộ này giúp các công đoạn diễn ra liên tục và hạn chế tình trạng thiết bị hoạt động lệch nhịp.

Tăng độ chính xác

Thay vì vận hành theo chu kỳ cố định, Trigger Sensor chỉ kích hoạt thiết bị khi sản phẩm thực sự đi đến đúng vị trí. Điều này giúp:

• In đúng vị trí trên sản phẩm hoặc bao bì.
• Camera chụp đúng thời điểm để kiểm tra.
• Robot hoặc cơ cấu chấp hành thao tác chính xác theo vị trí sản phẩm.

Đặc biệt với các dây chuyền tốc độ cao, việc kích hoạt đúng thời điểm giúp duy trì độ chính xác ngay cả khi sản phẩm di chuyển liên tục.

Giảm lỗi vận hành

Việc sử dụng Trigger Sensor góp phần giảm nhiều lỗi thường gặp trong quá trình sản xuất như:

• In sai vị trí hoặc bỏ sót sản phẩm.
• Camera chụp lệch hoặc không nhận diện được sản phẩm.
• Thiết bị thực hiện tác vụ khi chưa có sản phẩm.
• Giảm số lượng sản phẩm lỗi và hạn chế thời gian dừng máy để xử lý sự cố.

Nhờ đó, doanh nghiệp có thể nâng cao chất lượng sản phẩm, cải thiện hiệu suất dây chuyền và tối ưu chi phí vận hành trong dài hạn.

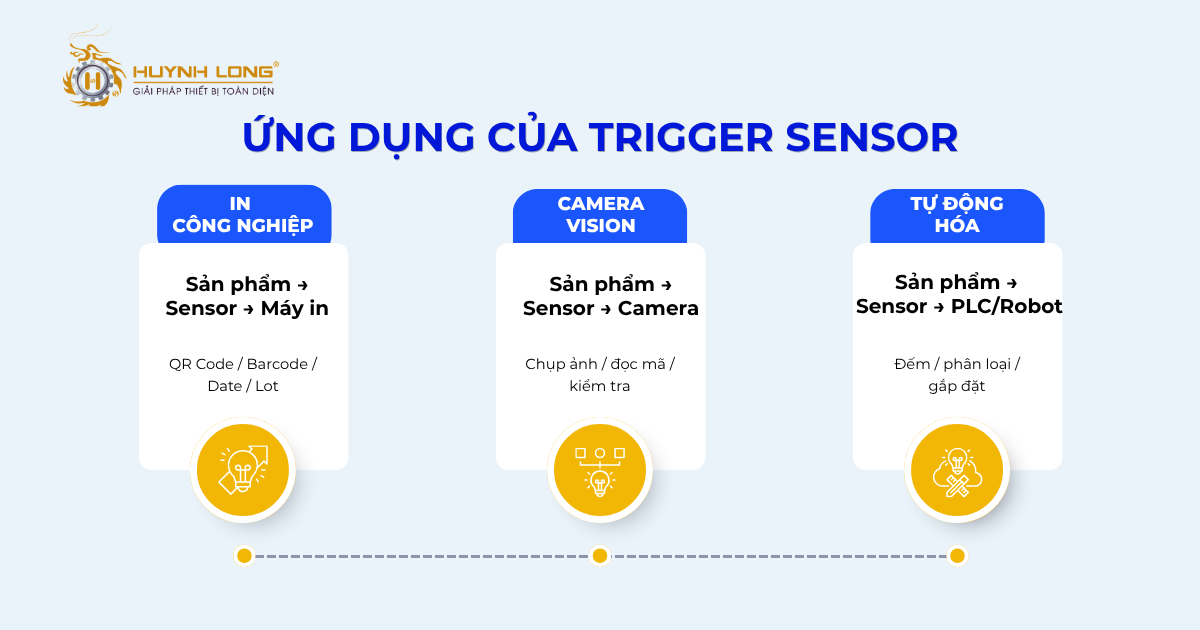

Trigger Sensor được ứng dụng ở đâu?

Nhờ khả năng phát hiện sản phẩm và gửi tín hiệu kích hoạt theo thời gian thực, Trigger Sensor được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa.

Trong hệ thống in công nghiệp

Trigger Sensor giúp máy in xác định chính xác thời điểm sản phẩm đi qua để bắt đầu in dữ liệu như:

• Mã QR Code, Barcode.
• Ngày sản xuất, hạn sử dụng.
• Số lô, số seri.
• Thông tin truy xuất nguồn gốc.

Nhờ tín hiệu Trigger, quá trình in được thực hiện đúng vị trí trên từng sản phẩm, ngay cả khi dây chuyền hoạt động ở tốc độ cao. Điều này giúp hạn chế tình trạng in lệch, in chồng hoặc bỏ sót sản phẩm.

Xem thêm: Cách đọc HSD trên bao bì, phân biệt EXP, MFG, BB, BBD

Trong hệ thống Camera Vision

Đối với hệ thống Camera Vision, Trigger Sensor đóng vai trò kích hoạt camera chụp ảnh đúng thời điểm sản phẩm đi vào vùng kiểm tra.

Hình ảnh sau khi được ghi nhận sẽ được phần mềm xử lý để:

• Kiểm tra chất lượng sản phẩm.
• Đọc Barcode, QR Code hoặc Data Matrix.
• Kiểm tra nội dung in.
• Phát hiện lỗi về vị trí, hình dạng hoặc nhãn mác.

Việc chụp ảnh theo tín hiệu Trigger giúp camera thu được hình ảnh ổn định, giảm hiện tượng nhòe hoặc bỏ lỡ sản phẩm, từ đó nâng cao độ chính xác của quá trình kiểm tra.

Trong các dây chuyền sản xuất tự động

Trong các dây chuyền sản xuất tự động, Trigger Sensor được sử dụng trong nhiều công đoạn khác của dây chuyền sản xuất như:

• Đếm số lượng sản phẩm.
• Kích hoạt hệ thống phân loại.
• Điều khiển robot gắp hoặc đặt sản phẩm.
• Đồng bộ dữ liệu phục vụ truy xuất nguồn gốc.

Nhờ khả năng phối hợp với PLC, robot và các thiết bị điều khiển khác, Trigger Sensor góp phần giúp dây chuyền vận hành liên tục, giảm can thiệp thủ công và nâng cao mức độ tự động hóa trong sản xuất.

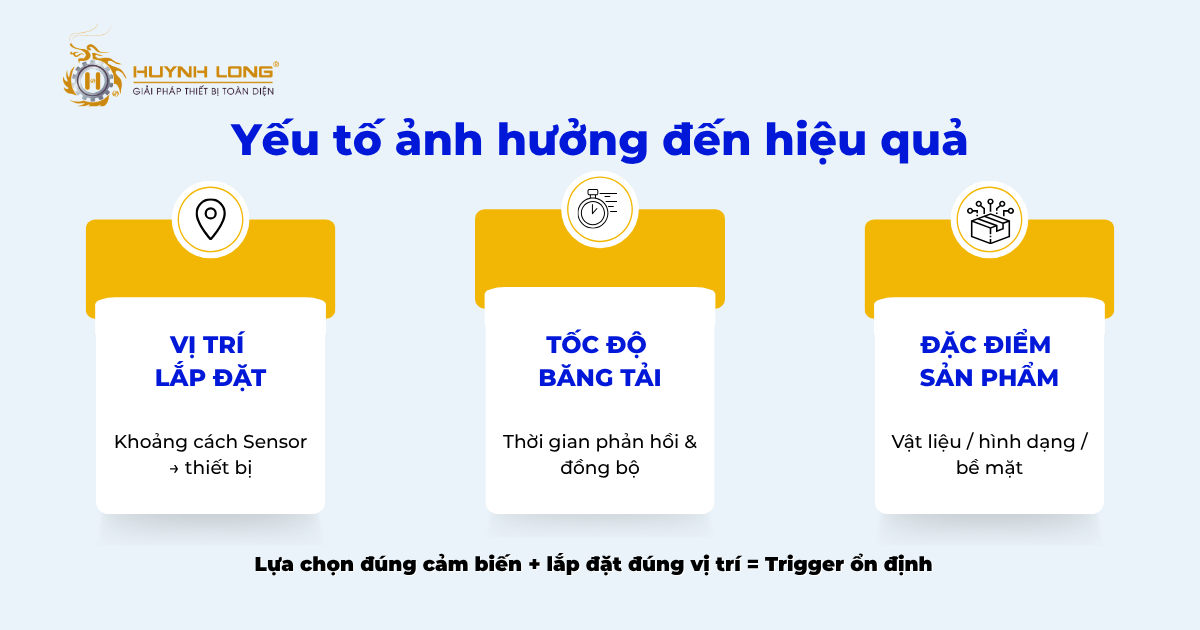

Những yếu tố ảnh hưởng đến hiệu quả của Trigger Sensor

Để Trigger Sensor phát huy tối đa hiệu quả, ngoài việc lựa chọn đúng loại cảm biến, doanh nghiệp cũng cần chú ý đến cách lắp đặt và điều kiện vận hành trên dây chuyền.

Vị trí lắp đặt

Vị trí lắp đặt quyết định khả năng phát hiện sản phẩm của Trigger Sensor. Cảm biến cần được bố trí tại vị trí sản phẩm đi qua ổn định, hạn chế rung lắc hoặc thay đổi hướng di chuyển.

Bên cạnh đó, khoảng cách giữa Trigger Sensor và thiết bị được kích hoạt (máy in, Camera Vision…) cũng cần được tính toán phù hợp để đảm bảo thiết bị có đủ thời gian xử lý và thực hiện tác vụ đúng thời điểm.

Tốc độ băng tải

Tốc độ di chuyển của sản phẩm ảnh hưởng trực tiếp đến thời điểm Trigger Sensor phát tín hiệu. Khi băng tải vận hành ở tốc độ cao, hệ thống cần sử dụng cảm biến có tốc độ phản hồi nhanh và được cài đặt thông số phù hợp.

Trong nhiều ứng dụng yêu cầu độ chính xác cao, Trigger Sensor thường được kết hợp với Encoder để xác định chính xác vị trí sản phẩm theo quãng đường di chuyển, giúp quá trình in hoặc kiểm tra luôn đồng bộ ngay cả khi tốc độ băng tải thay đổi.

Loại cảm biến phù hợp với sản phẩm

Không phải mọi Trigger Sensor đều phù hợp với mọi ứng dụng. Việc lựa chọn cảm biến cần dựa trên đặc điểm của sản phẩm và môi trường sản xuất, chẳng hạn như:

• Kích thước và hình dạng sản phẩm.
• Chất liệu bề mặt (kim loại, nhựa, thủy tinh, bao bì trong suốt…).
• Khoảng cách phát hiện.
• Nhiệt độ, bụi hoặc độ ẩm của môi trường làm việc.

Kết luận

Trigger Sensor là thành phần quan trọng giúp các thiết bị trong dây chuyền sản xuất hoạt động đồng bộ và chính xác. Với kinh nghiệm của Huỳnh Long, khi kết hợp với các hệ thống in, kiểm tra và truy xuất nguồn gốc sẽ trở thành một mắt xích quan trọng trong quá trình tự động hóa sản xuất.
