SICK Lector61x – Camera kiểm tra sản phẩm

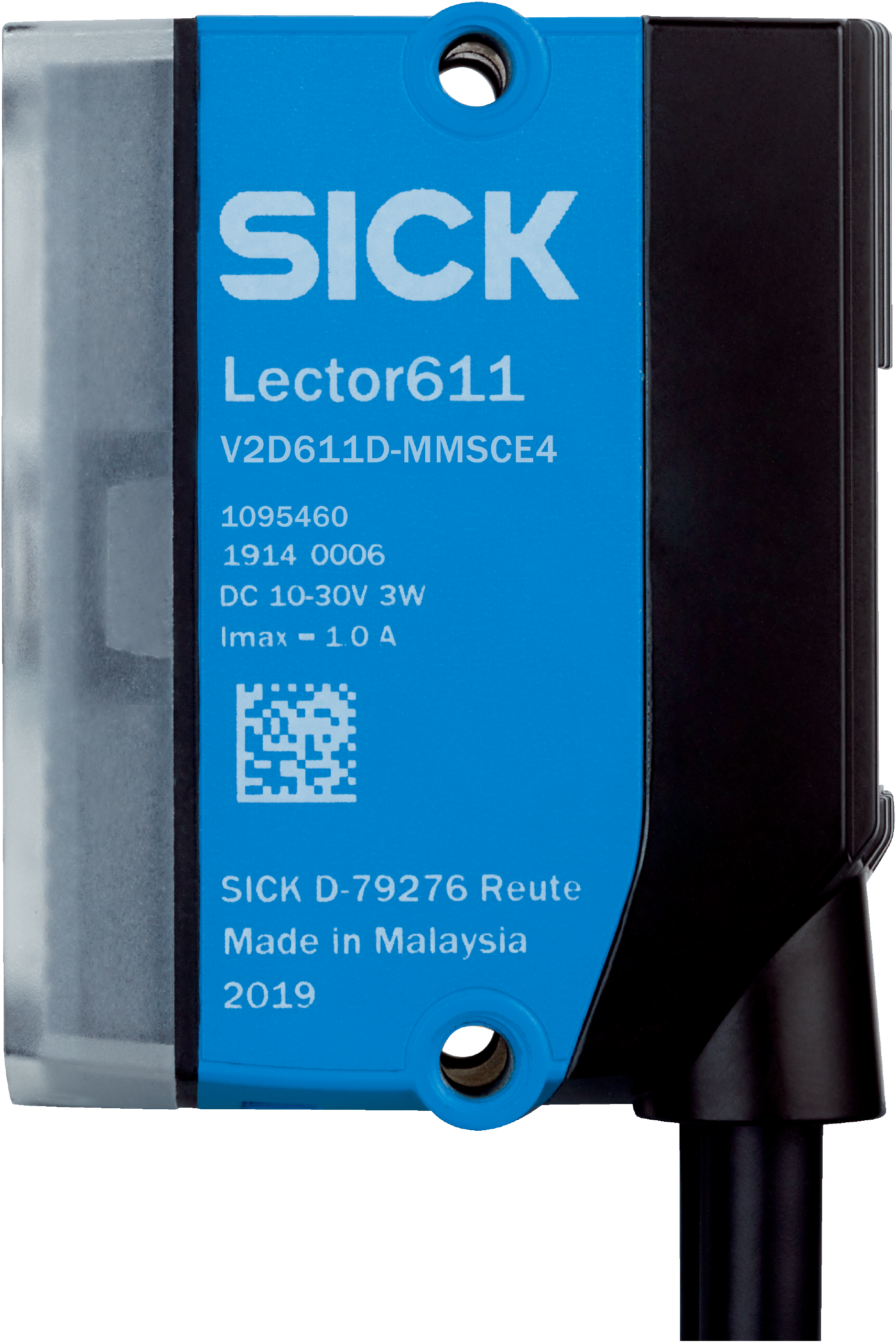

SICK Lector61x thuộc nhóm Camera kiểm tra sản phẩm, là thiết bị chụp ảnh vùng cần đọc rồi xử lý để tìm và giải mã mã trên sản phẩm, thay vì chỉ quét theo một đường cố định.

Thông số kỹ thuật

Đặc điểm nổi bật

Camera kiểm tra sản phẩm SICK Lector61x kết hợp cảm biến hình ảnh, chiếu sáng tích hợp và đo khoảng cách ToF trong một thiết bị đọc mã nhỏ gọn. Các đặc điểm chính được tóm tắt dưới đây:

• Thiết kế: nhỏ gọn, gắn nhanh, đi dây linh hoạt
• Loại mã đọc: mã 1D& 2D, mã xếp chồng, DPM (tùy phiên bản)
• Lấy nét: thủ công hoặc Liquid Lens, khoảng cách đọc 50 – 300mm
• Chiếu sáng và đo khoảng cách: LED amber, blue và ToF tích hợp
• Cảm biến: CMOS ảnh thang xám, 640×480 px hoặc 1.280 × 960 px, tần số quét 40 Hz
• Kết nối và bảo vệ: Ethernet/TCP/IP, PROFINET, EtherNet/IP; IP54 hoặc IP65, tùy phiên bản

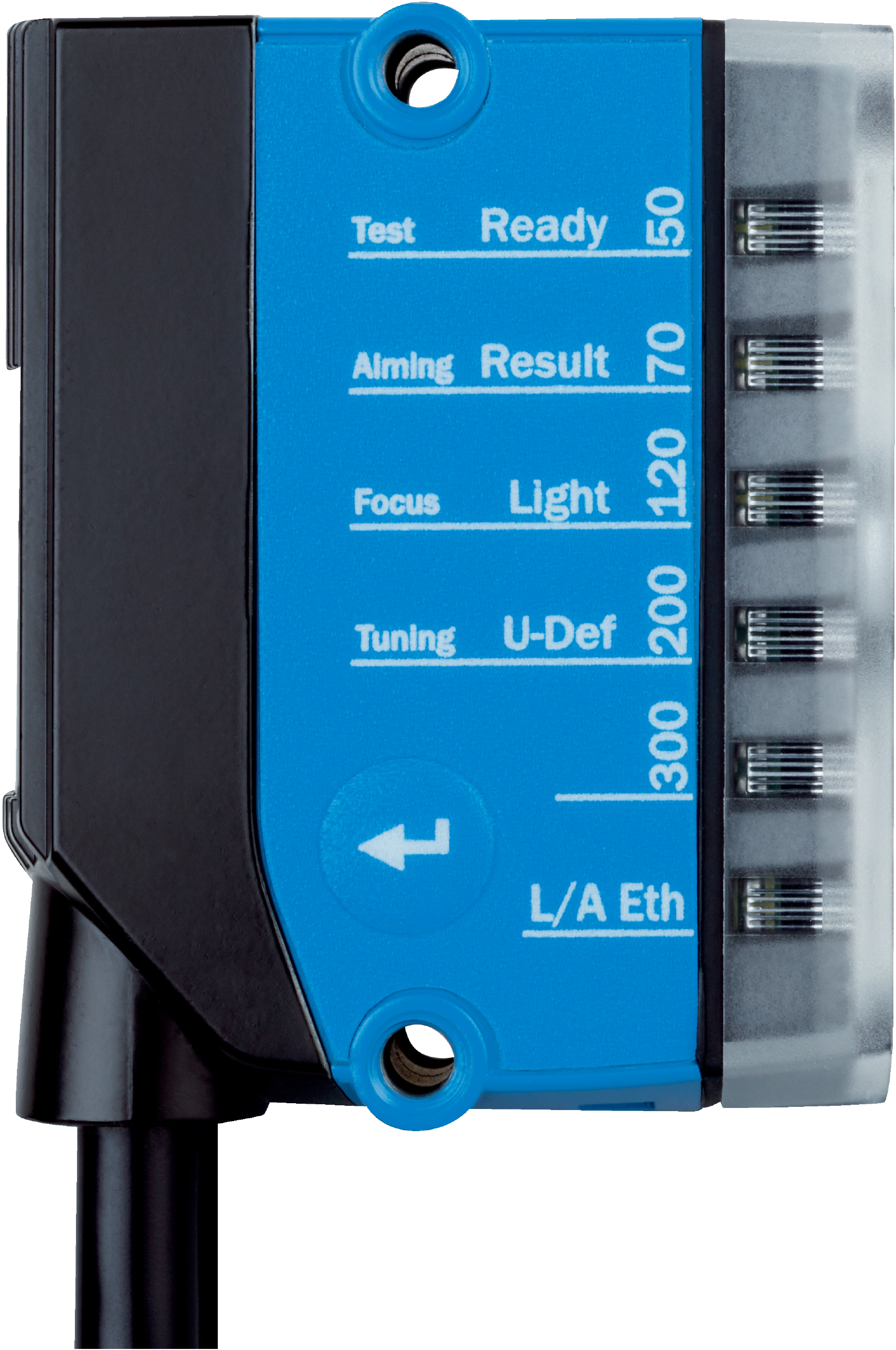

Thiết kế nhỏ gọn, lắp đặt linh hoạt

Lector61x có thiết kế nhỏ gọn, cơ cấu gắn nhanh và hướng đi dây linh hoạt, thuận tiện lắp đặt ở vị trí hạn chế không gian.

• Phù hợp không gian hạn chế: thân thiết bị nhỏ gọn, thuận tiện bố trí trong máy hoặc cụm lắp ráp có diện tích lắp đặt hạn chế.
• Gắn nhanh: cơ cấu gắn nhanh giúp đơn giản hóa thao tác lắp đặt thiết bị.
• Đi dây linh hoạt: hướng đi dây linh hoạt, dễ bố trí thiết bị theo bố cục của máy.

Đọc mã 1D, 2D, mã xếp chồng và DPM

Lector61x nhận diện mã bằng hình ảnh, hỗ trợ mã 1D, 2D, mã xếp chồng và có phiên bản dành cho mã DPM.

• Nhận diện bằng hình ảnh: cảm biến CMOS ghi nhận vùng chứa mã, sau đó thiết bị xử lý hình ảnh để nhận diện và giải mã thông tin, thay vì dựa vào một đường quét cố định.
• Nhiều loại mã: hỗ trợ mã 1D, mã 2D và mã xếp chồng cho các ứng dụng nhận diện sản phẩm và linh kiện.
• Đọc mã [DPM]: phiên bản tương ứng có bộ giải mã chuyên dụng cho mã tạo trực tiếp trên bề mặt chi tiết, như khắc laser hoặc chấm kim.
• Mã kích thước nhỏ: thiết kế quang học tạo hiệu ứng phóng đại, hỗ trợ nhận diện mã siêu nhỏ trong điều kiện ứng dụng phù hợp.

Xem thêm: Những điều cần biết về hệ thống kiểm tra Barcode tự động

Lấy nét thủ công hoặc Liquid Lens

Lector61x cho phép lấy nét thủ công hoặc bằng Liquid Lens tùy phiên bản, thích ứng với nhiều vị trí lắp đặt trên dây chuyền.

• Khoảng cách đọc 50 – 300 mm: tạo sự linh hoạt khi bố trí thiết bị ở các vị trí khác nhau trên dây chuyền.
• Lấy nét thủ công: phiên bản thủ công cho phép điều chỉnh tiêu cự bằng tay theo vị trí lắp đặt.
• Liquid Lens: phiên bản Liquid Lens cho phép lấy nét tự động.

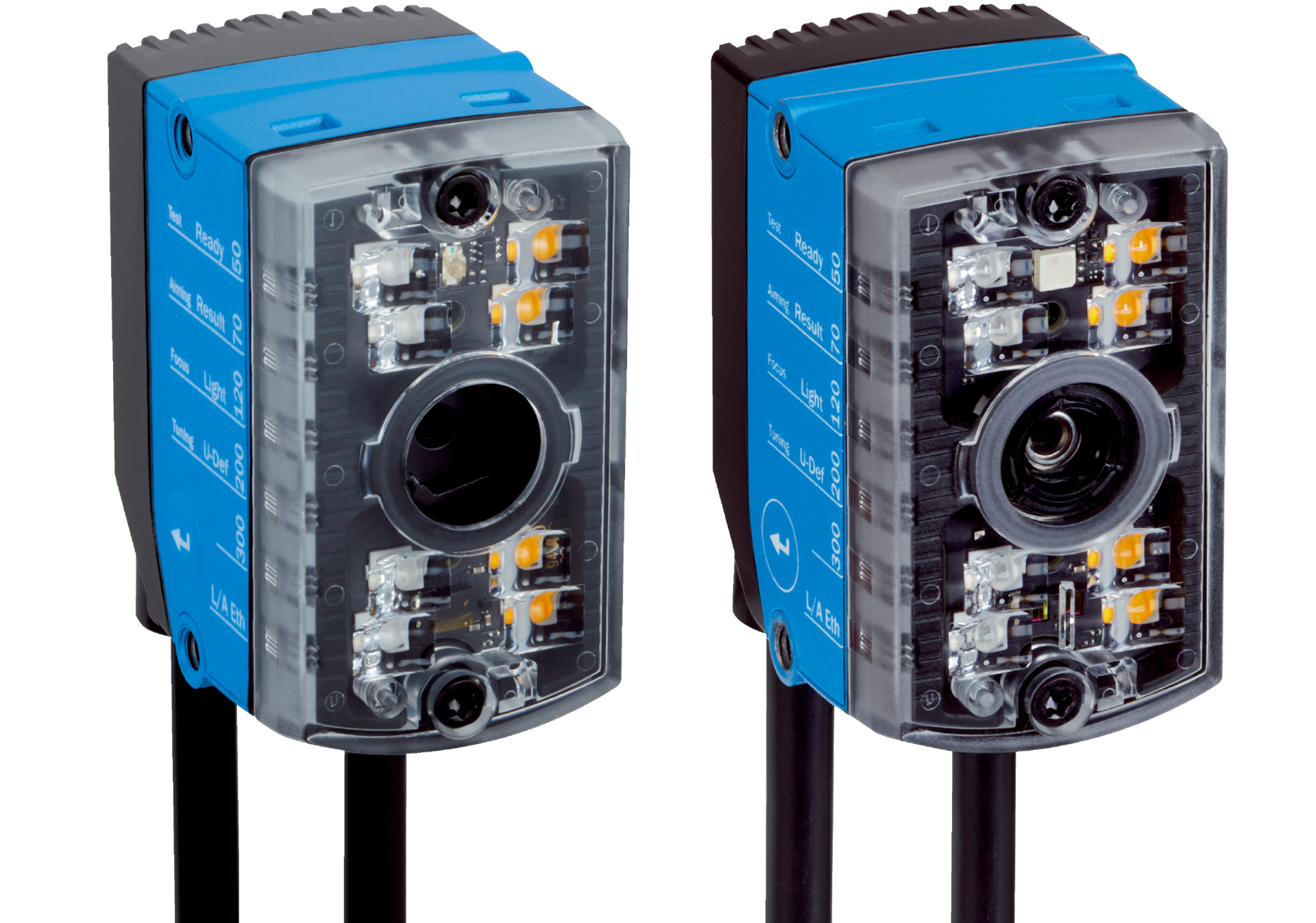

Chiếu sáng và đo khoảng cách

Lector61x tích hợp đèn LED hai màu và đo khoảng cách ToF, hỗ trợ nhận diện mã trên nhiều bề mặt và căn chỉnh vị trí đọc.

• Đèn LED amber và blue: chiếu sáng tích hợp, có thể điều khiển để hỗ trợ nhận diện mã trên các bề mặt và màu vật liệu khác nhau.
• Đo khoảng cách ToF: công nghệ Time of Flight tích hợp cung cấp thông tin phục vụ căn chỉnh và thiết lập vị trí đọc, hữu ích khi không gian lắp đặt hạn chế.
• Bề mặt phản chiếu cao: cần đánh giá thêm góc chiếu sáng và khả năng dùng bộ lọc phân cực phù hợp.

Độ phân giải và tần số quét

Lector61x có hai mức độ phân giải tùy phiên bản, giúp chọn cấu hình theo yêu cầu nhận diện của từng ứng dụng.

• Hai mức độ phân giải: 640 × 480 px hoặc 1.280 × 960 px, tùy phiên bản.
• Cảm biến CMOS ảnh thang xám: tần số quét 40 Hz.
• Chọn theo ứng dụng: nên xác định độ phân giải dựa trên kích thước mã, vật liệu bề mặt, khoảng cách làm việc và tốc độ dây chuyền.

Kết nối và cấp bảo vệ

Lector61x hỗ trợ nhiều giao tiếp công nghiệp và các tùy chọn cấp bảo vệ, phù hợp với hệ thống điều khiển và môi trường lắp đặt của từng nhà máy.

• Giao tiếp công nghiệp: Ethernet/TCP/IP, [PROFINET, EtherNet/IP], RS-232, CAN/CANopen, tùy phiên bản, để chọn phương án trao đổi dữ liệu phù hợp với hệ thống điều khiển.
• Truyền kết quả đọc: thiết bị giải mã mã nhận diện rồi gửi kết quả đến hệ thống điều khiển hoặc hệ thống xử lý dữ liệu theo cấu hình đã thiết lập.
• Cấp bảo vệ: IP54 hoặc IP65, tùy phiên bản.

Xem thêm: Trigger Sensor là gì? Ứng dụng trong dây chuyền sản xuất

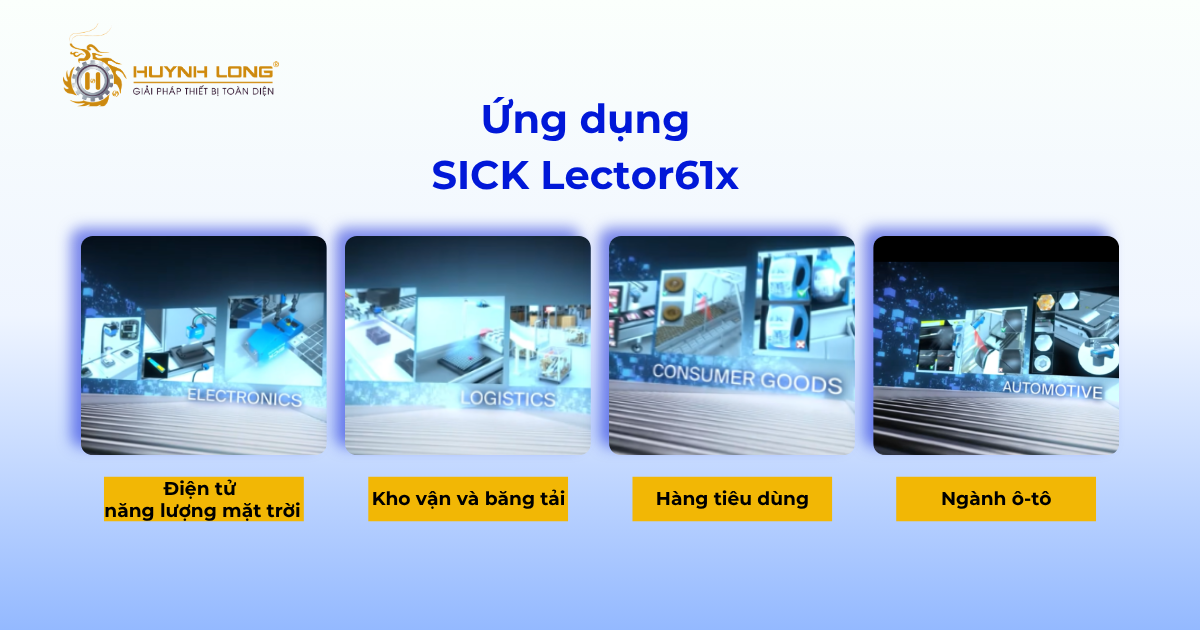

Ứng dụng

Nhờ thiết kế nhỏ gọn và khả năng đọc nhiều loại mã, Lector61x phù hợp với các ứng dụng nhận diện linh kiện, kiểm soát sản xuất và theo dõi sản phẩm.

• Điện tử và năng lượng mặt trời: nhận diện bảng mạch PCB, linh kiện và thiết bị có mã kích thước nhỏ
• Ô tô: đọc mã trên chi tiết, phục vụ nhận diện linh kiện và truy xuất thông tin sản xuất
• Hàng tiêu dùng: quản lý số sê-ri, nhận diện sản phẩm, kiểm tra nội dung đóng gói
• Kho vận và băng tải: nhận diện thùng chứa hoặc vật mang sản phẩm để phân loại và theo dõi luồng hàng

Lời kết

SICK Lector61x phù hợp với các bài toán đọc mã 1D, 2D, DPM trong không gian hẹp. Để chọn đúng phiên bản, doanh nghiệp nên chuẩn bị mẫu mã cần đọc, kích thước mã, vật liệu bề mặt, khoảng cách làm việc và hệ thống điều khiển hiện có.

Khám phá thêm các thiết bị thuộc Giải pháp kiểm tra sản phẩm của Huỳnh Long để lựa chọn cấu hình phù hợp cho dây chuyền.
